電源無擾動切換裝置



1.概述

     電子控制系統和其它敏感設備中的供電電壓不穩定會導致整個生產線的癱瘓和生產設備的損壞以及長時間停電，尤其某些重要的國防部門基本不允許的供電中斷，備用電源成為了必不可少的選擇。UPS、EPS、ATS等均不能滿足用戶要求。

無擾動裝置為不間斷電源提供了保證：裝置時根據波形相關度理論和瞬時無功功率理論，采用逆止功率閥和機械斷路器相結合作控制，以監測電源側和負載側的電壓和瞬時有功功率雙重波形自動切換的裝置，實現雙饋線備用電源的可靠切換，保證不間斷的供電。

無擾動裝置適用于軍工、冶金、煤炭、石油化工、造紙、泵站等擁有較多馬達負荷的場合或重要國防設施。這些場合對電源切換要求比較高，在電源切換時要求不能造成運行中斷或設備沖擊損壞。

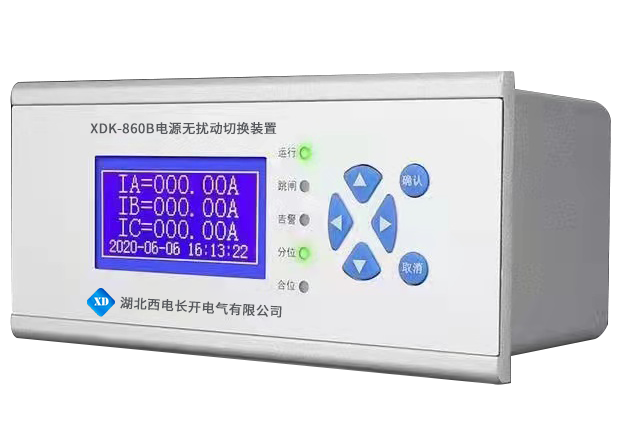

由于電網供電的穩定性很難快速得到提高，目前企業僅能從增加進線回路數來進行彌補，一般不少于兩路進線，6KV及以上電壓等級中采用XDK-860A型電源無擾動切換裝置，實現進線、母聯快切換。400V電壓等級中可用XDK-860B型電源無擾動切換裝置，實現多開關之間的快速切換。100ms內實現切換完成，確保母線電壓不下降，低電壓保護不啟動，交流接觸器不脫扣，同時防止切換中倆電源并列合環，工藝流程正常、連續、平穩運行，實現系統無擾動供電。

2.應用模式

雙饋線應用方式

這種配置方式經常用于化工、冶金等連續性生產的供電系統。

供電系統主接線方式為單母線分段，兩回進線一主一備。正常情況下工作電源進線處于合閘狀態，另一臺作為備用，處于分閘狀態。

當主供電線路出現故障時無擾動切換裝置在可能短的時間內把負荷切換到備用進線上。成功切換之后，母線由備用饋線供電。

一旦工作進行的故障排除，可由手動方式啟動無擾動裝置把負荷重新切換到主饋線上以恢復正常的供電狀態。

雙電源應用方式

供電系統主接線方式仍為單母線分段。由于冗余的原因，電力負荷被分配在兩端母線中，母聯斷路器正常情況下處于分閘狀態，雙進線斷路器處于合閘狀態。

 如果一條進線出線故障，切換是在母聯斷路器和故障進線斷路器之間進線：分故障進線斷路器，合母聯斷路器。切換成功后，兩段母線由一條饋線供電。當故障進線上的故障排除之后，可通過手動方式啟動快切裝置恢復到初始供電狀態。

3、切換分類

按切換速度分類

快速同期切換

同期捕捉切換

殘壓切換

長延時切換

按起動原因分類

正常手動切換--由運行人員手動操作起動，快切裝置按事先設定的手動切換方式（并聯、同時）進行分合閘操作。

事故自動切換--由保護接點起動。其它保護出口跳工作電源開關的同時，起動快切裝置進行切換，快切裝置按事先的自動切換方式（串聯、同時）進行分合閘操作。

非正常工況自動切換--母線失壓切換：母線電壓低于整定電壓達整定延時后，裝置自行起動，并按自動方式進行切換；工作電源開關誤跳由工作開關輔助接點起動裝置，在切換條件滿足時合上備用電源。

按開關動作順序分類：

并聯切換--先合上備用電源，兩電源并聯，再跳開工作電源。這種方式多用于正常切換，如起、停機。

串聯切換--先跳開工作電源，在確認工作開關跳開后，再合上備用電源，母線斷電時間為備用開關合閘時間。此種方式多用于事故切換。

同時切換--這種方式介于并聯切換和串聯切換之間。合備用命令在跳工作命令發出之后、工作開關跳開之前發出。母線斷電時間大于0MS而小于備用開關合閘時間，可設置延時來調整。這種方式既可用于正常切換，也可用于事故切換。

4.額定參數

采樣參數

交流電流：5A或1A

交流電壓：100V/√3 或380/220V

額定頻率：50HZ或60HZ,自適應

裝置參數

裝置電源電壓：85V~264V,AC/DC, 自適應

交流電流回路輸入阻抗：<0.001Ω

功耗：1A時，<0.001VA；5A時，<0.025VA

過載能力：3In、連續；100In、1秒

交流電壓回路輸入阻抗:＞100KΩ

過載能力：240V連續；500V 1秒

裝置最大功耗：<16W

5.主要性能指標

測量精度

電流：0.5%；電壓：0.5%；頻率：0.01HZ;功率因數：0.01；相角：0.5°

返回系數

過量元件：95%

欠量元件：105%

接點容量：8A（包括跳閘及信號）

絕緣性能

絕緣電阻：100MΩ

工頻耐壓：2KV，1min

1.2/50μs沖擊波：5KV

濕熱：40°C、濕度95%（GB/T 7261-2000），48小時

環境條件

運行環境溫度：-20°C~+70°C

運行環境濕度：相對濕度95%以下，機殼表面無凝露

儲存溫度：-25°C~+75°C；

運行環境介質：無爆炸性物質和導致金屬腐蝕的氣體
